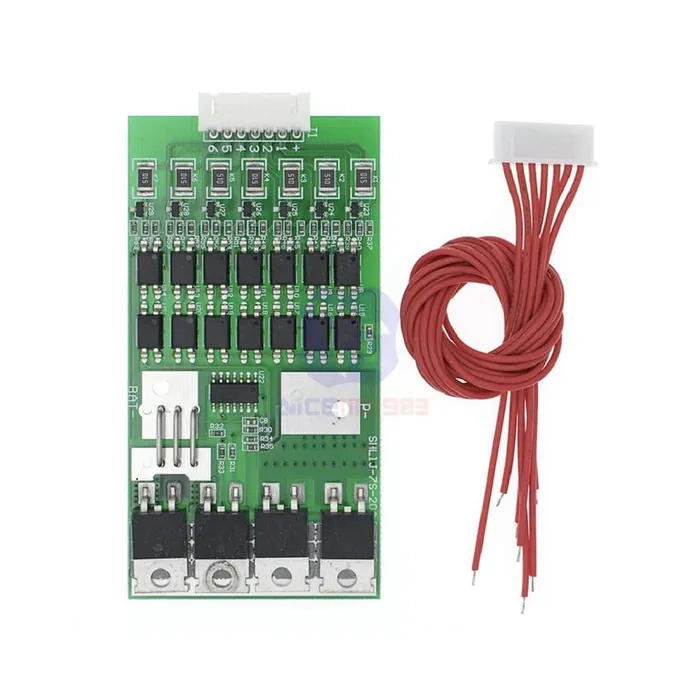

BMS 7S 20A Puerto Común

Módulo de protección (BMS) diseñado para packs de 7 celdas de litio en serie (7S). Es el componente ideal para armar baterías de 25.9V (Nominal) u 29.4V(Carga completa) de forma segura y compacta.

Al ser de Puerto Común, simplifica el cableado utilizando la misma salida para cargar y descargar la energía.

**

¿CÓMO SE CONECTA? (Esquema de 3 Puntos)
Para que funcione, debes respetar el punto medio entre las dos baterías:

1. B- (0V): Al negativo de la primera batería.
2. B1 (3.7V): Al punto de unión entre la celda 1 y la celda 2.
3. B2 (7.4V): Al punto de unión entre la celda 2 y la celda 3.
4. B3 (11.1V): Al punto de unión entre la celda 3 y la celda 4.
5. B4 (14.8V): Al punto de unión entre la celda 4 y la celda 5.
6. B5 (18.5V): Al punto de unión entre la celda 5 y la celda 6.
7. B5 (22.2V): Al punto de unión entre la celda 6 y la celda 7.
8. B+ (25.9V): Al positivo de la batería.
9. P+ / P- : Entrada de cargador y Salida de voltaje hacia tu equipo.

**

PROTECCIONES:

• Sobrecarga: Corta la entrada si una celda supera los 4.25V.
• Sobredescarga: Corta la salida si una celda baja de 2.5V (protege la vida útil).
• Cortocircuito: Protección automática.
• Corriente: Soporta hasta 20 Amperes.

**

USOS RECOMENDADOS:

• Baterias para carros de golf
• Equipos de radio y comunicación.
• NO APTO PARA TALADROS.
