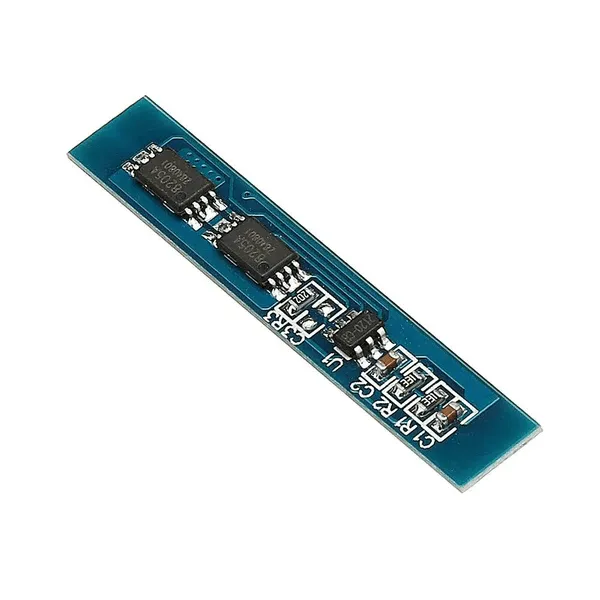

BMS 2S 3A Puerto Común

Módulo de protección (BMS) diseñado para packs de 2 celdas de litio en serie (2S). Es el componente ideal para armar baterías de 7.4V (Nominal) u 8.4V (Carga completa) de forma segura y compacta.

Al ser de Puerto Común, simplifica el cableado utilizando la misma salida para cargar y descargar la energía.

**

¿CÓMO SE CONECTA? (Esquema de 3 Puntos)
Para que funcione, debes respetar el punto medio entre las dos baterías:

1. B- (0V): Al negativo de la primera batería.
2. BM / B1 (3.7V): Al punto de unión entre la batería 1 y la batería 2 (el medio).
3. B+ (7.4V/8.4V): Al positivo de la segunda batería.
4. P+ / P- : Entrada de cargador y Salida de voltaje hacia tu equipo.

**

PROTECCIONES:

• Sobrecarga: Corta la entrada si una celda supera los 4.25V.
• Sobredescarga: Corta la salida si una celda baja de 2.5V (protege la vida útil).
• Cortocircuito: Protección automática.
• Corriente: Soporta hasta 3 Amperes continuos.

**

USOS RECOMENDADOS:

• Parlantes Bluetooth de 7.4V.
• Tiras LED pequeñas.
• Equipos de radio y comunicación.
• NO APTO PARA TALADROS: 3 Amperes es insuficiente para motores de herramientas eléctricas.
